一.设备原理：
二维混合机主要是由转筒、舞动架、机架三大部分组成。转筒装在摆架上，由四个滚去撑并由两个挡轮对其进行轴向定位，在四个支撑滚轮中，其中两个传动轮由转动动力系统手动使转筒产生转动，摆动架由一组曲柄摆杆机构驱动，曲柄摆杆机械在机架上，摆动架由承组支撑在机架上。
二.设备特点：
EYH二维混合机的转筒可同时进行二个方向运动，一个为转筒的转动。另一个为摆筒随摆动架摆动。被混合物料在转筒内随转筒转动、翻转、混合的同时，又随着转筒的摆动而发生左右来回的掺混运动，在这两个运动的共同作用下，物料在短时间内得到充分的混和。EYH二维混合机广泛用于粉、粒状物料的混合。
三.设备概述
EYH型双臂传动二维运动混合机主要由转筒、摆动架、机架三大部分构成。转筒装在摆动架上，由四个滚轮支撑并由两个挡轮对其进行轴向定位。在四个支撑滚轮中，其中两个传动轮由转动动力系统拖动使转筒产生转动，摆动架由一组曲柄摆杆机构来驱动，曲柄摆杆机构装在机架上，摆动架由轴承组件支撑在机架上。EYH型二维运动混合机广泛用于医药、化工、食品、染料、饲料、化肥、农药等行业尤其适用于大吨位(1000L～10000L)各种粉、粒状物料的混合。
回转传动机构
前后摆动机构
PLC智能控制系统
按钮控制系统
出料口
防爆控制系统
回转滚轮、轨道
加料平台
进料口
筒体轨道
筒体内部导料板
压铸型耐磨轮
四.二维混合机技术说明：
双臂传动二维运动混合机主要由料筒、上机架(摇摆床)、下机架、转动机构、摆动机构和电气装置组成。料桶及所有外露部分均为不锈钢制作，料桶处为内外满焊。内外抛光处理操作台用防滑花纹板制作，设备支 架外包碳钢喷油漆。转动机构位于上机架内，传动采用摆线针轮减速机。工作时，减速机通过链轮、链条带动主动轴，再通过驱动轮使料筒旋转。摆动机构位于下机架内，传动采用摆线针轮减速机或蜗轮减速机。工作时，电动机通过皮带轮或链轮传动给减速机，然后再通过双连杆组件摇动上机架，使料筒作一定角度的摆动。该结构与其他厂家结构相比，更保证了设备机座底部不积料，无污染，冲洗方便，真正符合GMP要求。工作时，在转动机构和摆动机构的双重作用下，装料的料筒作转动的同时，又有摆动运动，从而使筒内的物料得以充分混合。每批混合时间约为15-20min。混合充分、均匀。设备可配置自动真空上料机及接口，方便上料，缩短操作时间。所有传动零部件及电气等均采用名牌优质产品。
五.二维混合机主要用途及特点：
EYH型双臂传动二维运动混合机的转筒可同时进行二个运动，一个为转筒的自转，另一个为转筒随摆动架的摆动。被混和物料在转筒内随转筒转动、翻转、混和的同时，又随转筒的摆动而发生左右来回的掺混运动，在这两个运动的共同作用下，物料在短时间内得到充分的混和。 混合筒的出料带有螺旋叶片，使混合机具有混合迅速、混合量大、出产便捷等特点。EYH二维混合机适合所有粉、粒状物料的混合。双臂传动二维混合机结构简单，故障率低，运行稳定，操作安全，无噪音。本设备经过我南京腾阳技术改进使用双臂传动，比一般单臂传动稳重，间接传动减轻减速机负荷，延长使用寿命。机架采用全封闭结构便于清洗符合GMP标准。
六.二维混合机主要数据：

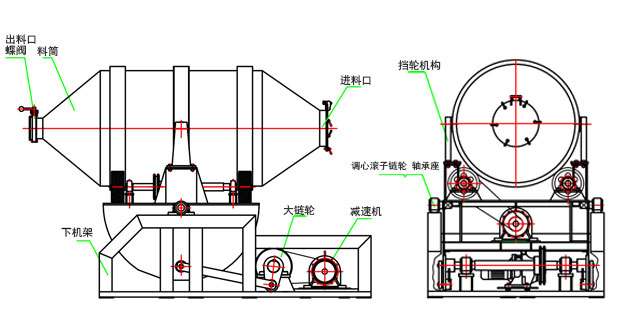

七.结构图：
