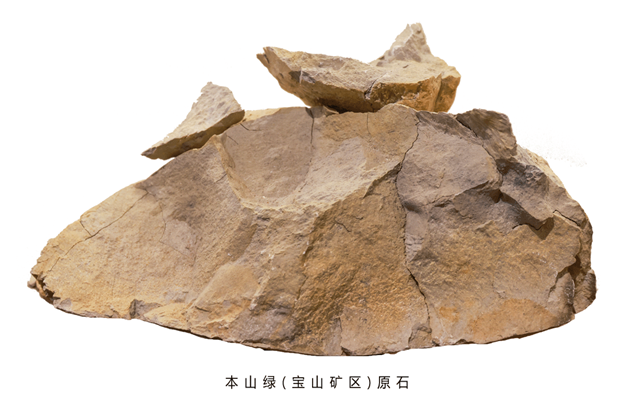

本山绿:(宝山矿区)位于黄龙山北侧矿区,外观呈淡绿色密块状。略坚硬、表面有锈色、熟泥比较细腻。可塑性较差、成型制作泥沙性较大,烧成温度约1190-1220℃左右。烧成后呈(冻梨皮色),色泽效果极细腻丰富(收缩率7%左右)。

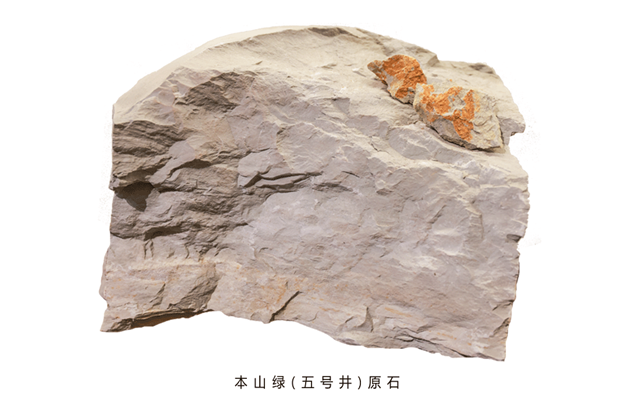

本山绿:(五号井)位于黄龙山东面北侧、外观呈暗黄绿色、暗紫红色,略坚硬、矿料上有氧化作用等因素形成的变色现象。熟泥可塑性一般,成型时较酥,制作时泥性重、烧成温度范围一般,约1200-1230℃左右,收缩率6%左右,烧成后呈黄色、色泽效果比较丰富。

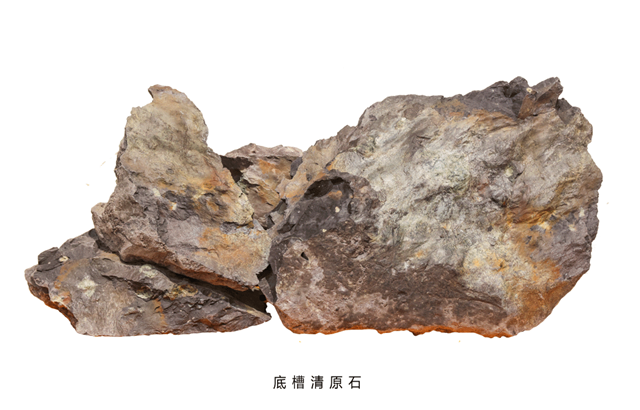

底槽清:(大水潭矿区)和天青泥同矿区产出、处于紫泥底层位置表面有白色条纹及黄色斑点、白色云母碎岩含量丰富,青绿豆斑状较大(俗称"鸡眼""猫眼”)材质坚硬如石、致密度极好、熟泥成型略有酥性,可塑一般、窑温1180一1230℃左右,收缩率8%左右。

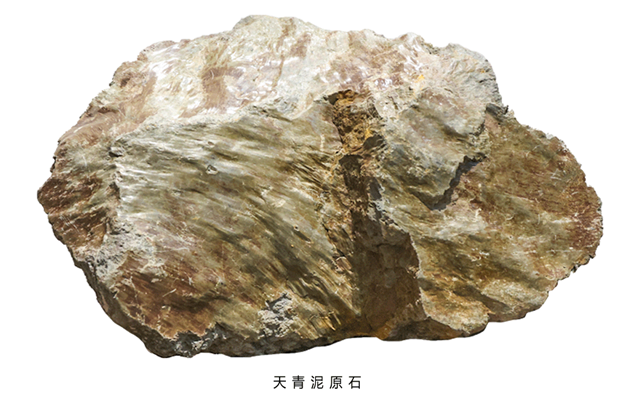

天青泥:对产于蠡墅北侧向西几百米处。矿料外观质地均匀细腻、油性足、白色云母碎片含量极少,表面呈贝壳纹理状(烧成后白点状颗粒较多)细密坚润矿料重如铁石,可塑性良好、烧成温度范围较宽一般烧成1180～1250°左右,吸缩率8%～10%左右含铁量较高,烧成后呈黯 肝色窑温达到1255°左右胎面呈现青灰色、青褐色,紫黑色泽纯正光润,细腻而丰富,所以它被视为紫砂中顶级材质。

段泥黄金段:位于黄龙山东西南侧,离五号井主井口南 约50米处, 蕴藏于绿泥和紫泥的甲泥层中的共生矿土,共生矿是自然形成的而且泥料基本一致,外观呈浅青微泛黄色,熟泥可塑性较好、制作时沙质感强。烧制温度范围较宽,一般约1190-1230℃、烧成呈浅黄色、经一定高温呈微泛青色调。

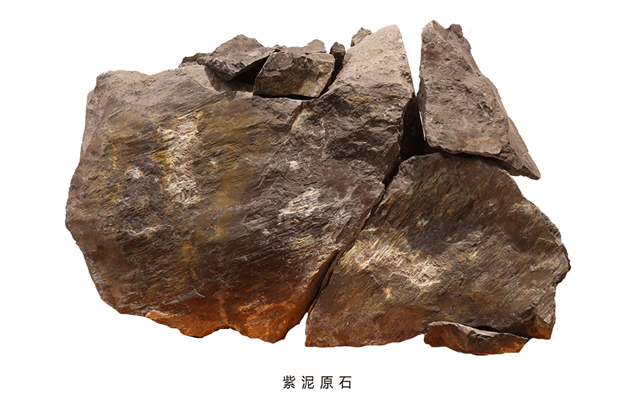

紫泥:产于黄龙山四号矿井,为较常见之典型紫砂泥;良者寡,而劣者多,呈紫棕色,玩家慣呼其为“黑紫泥”,为市场最广泛接受的泥料之一。矿脉里铁质成份较高泥料内所含颗粒较大,结构疏松,器身明显成双气孔结构,空气对流顺畅气孔对流较好;泥色成熟稳重、端庄肃穆。作品大小皆宜,呈棕紫色调,能安定心灵,亲和力甚佳。

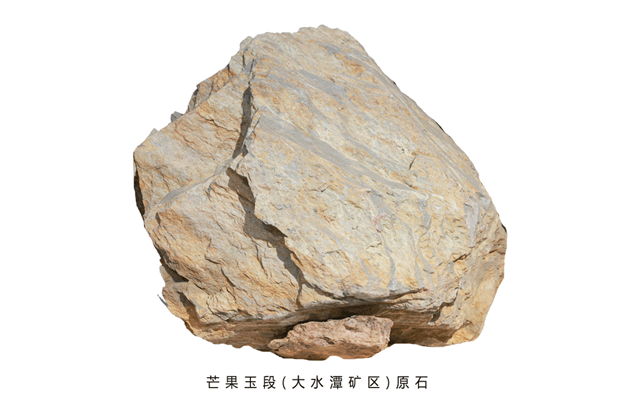

芒果玉段(大水潭矿区)位于黄龙山东南面的山脚处蕴藏黄石石英层下夹层中,此矿料表面微呈铁锈色,质坚如石,含有较多的白色云母碎片,熟泥可塑性一般,成型时砂感强。收缩率6%左右,烧成后呈芒果肉色,砂质丰富,透气性极佳,十分喜人。

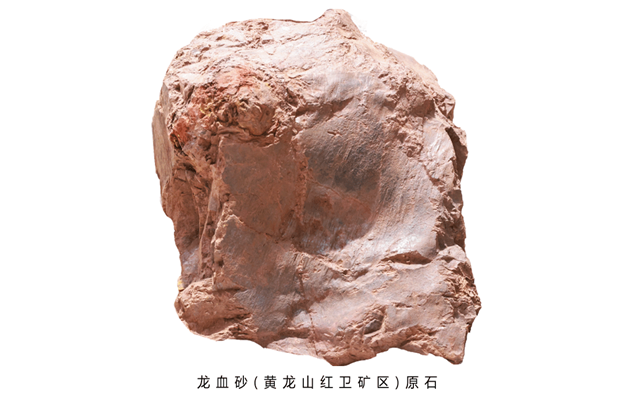

龙血砂位于黄龙山向西五百米处,2007年在红卫矿区甲泥矿层中发现,外观呈暗红色,熟泥可塑性一般,成型时砂性极大,成型难度大,烧成范围较宽,一般烧成1160-1220℃左右,烧成后呈褐红色调,透气性极强,油性足,颗粒感温润细腻。

青降坡: 位于黄龙山北侧,在修建黄龙山休闲广场时产出,矿料外观呈青绿色致密块状、易碎不坚硬,表面有与降坡红泥贴层而形成的紫红色斑纹状。烧成后会对胎质带来微泛红的色调。熟泥可塑性一般,成型时较酥、制作时带有泥沙性、烧制范围较宽,1180-1230℃左右,收缩率8%左右、不同温度烧成后呈黄色、暗黄、暗青红等色调、油性大,胎质颗粒质感较好。

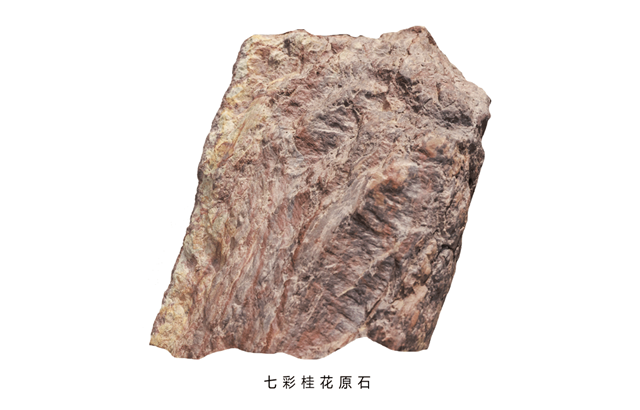

七彩桂花 蕴藏在黄龙山井下20米处,黄石石英岩石缝层中,外观微呈现紫红黄绿青,矿层等共生矿,十分稀少,熟泥成型酥性较重,成型时砂粒感较强,收缩率8%左右,烧成后呈桂花金黄色调、表面颗粒色彩斑斓,效果细致动人。窑温1210-1250℃左右。

新财网对文中陈述、观点判断保持中立，不对所包含内容的准确性、可靠性或完整性提供任何明示或暗示的保证。读者应详细了解所有相关投资风险，并请自行承担全部责任。本文内容版权归新财网投稿作者所有！
